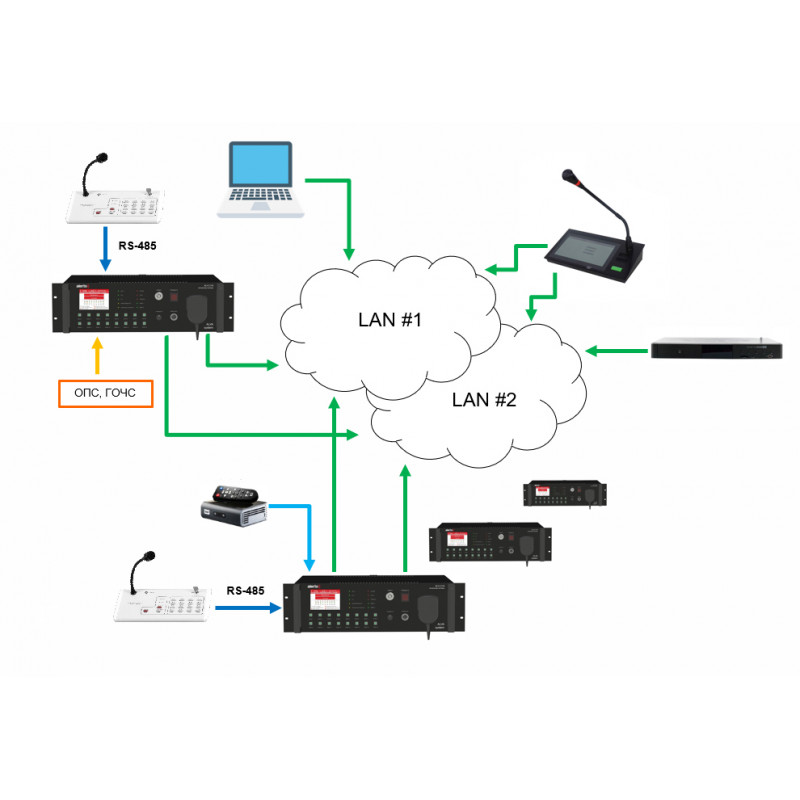

Функциональные возможности сетевой версии СОУЭ AVLA IP

Система состоит из сетевых контроллеров ALV-C116, до 250 контроллеров в системе.

Имеется возможность резервирования каналов связи между контроллерами. В случае отказа как основного, так и резервного канала связи, каждый контроллер может работать автономно.

Каждый контроллер в любой момент времени может транслировать один аудиосигнал в любую комбинацию из подключенных к нему 16 линий оповещения. При одновременном поступлении нескольких аудиосигналов выбирается сигнал с наибольшим приоритетом.

Осуществляется регулярный контроль работоспособности всех компонентов системы. Все неполадки автоматически распознаются, индицируются и записываются в журнал событий.

Контроллеры являются многофункциональными устройствами, обеспечивающими:

• Поддержание связи с другими контроллерами системы через 2 сетевых интерфейса Ethernet 100Мбит/с

• Постоянный контроль связи с другими контроллерами, отображение состояния связи на экране контроллера;

• Выдачу аудиосигнала линейного уровня на внешний усилитель (1 или более) согласно заданным приоритетам;

• Коммутацию усиленного внешним усилителем аудиосигнала уровня 100В на 16 линий оповещения;

• Периодический контроль линий оповещения c отображением состояние линий на кнопках линий на лицевой панели контроллера;

• Прием аудиосигналов от:

  • других контроллеров системы,

  • ручного микрофона,

  • 2 микрофонных панелей,

  • модуля сопряжения с системой оповещения ГОЧС,

  • линейного входа;

• Регулировку чувствительности линейного входа и ручного микрофона;

• Прием команд от:

  • других контроллеров системы,

  • кнопки встроенного ручного микрофона,

  • кнопки «тревога» и программных кнопок на экране контроллера,

  • клавиш микрофонных панелей,

  • 16 контролируемых входов для подключения к системе пожарной сигнализации;

  • 8 входов для подключения модуля сопряжения с системой оповещения ГОЧС и контроля внешних устройств;

• Постоянный контроль состояния входов;

• Запуск предварительно запрограммированных сценариев оповещения по получении соответствующих команд, что, позволяет, в частности реализовывать автоматическое оповещение о пожаре по команде от системы пожарной сигнализации;

• Запуск воспроизведения предварительно записанных аудиосигналов по расписанию;

• Квитирование приема команд, выдачу команд и передачу состояния контроллера:

  • другим контроллерам системы,

  • на 8 выходов типа «открытый коллектор»;

  • на 1 реле c одной переключающей группой контактов;

  • выдачу команды отключения аттенюаторов посредством управляемого выхода 24В;

  • выдачу команды вывода усилителей из ждущего режима посредством реле c одной переключающей группой контактов;

• Возможность включения и выключения основного питания 220В и резервного питания 24В;

• Распределение резервного питания от внешнего АКБ 24В на внешние усилители. Зарядку и контроль АКБ c отображением состояния на лицевой панели контроллера. Контроль наличия основного питания 220В c отображением состояния на лицевой панели контроллера;

• Реализацию защиты от несанкционированного доступа при помощи ключа на лицевой панели контроллера;

• Отображение текущего состояния линий оповещения, контролируемых входов и питания контроллера в соответствующих диагностических элементах меню экрана контроллера.

Микрофонные панели, подключаемые к контроллерам, обеспечивают:

• Передачу аудиосигнала с микрофона панели или линейного входа панели;

• Регулировку чувствительности линейного входа и микрофона панели;

• Подачу команд в контроллер путем нажатия клавиш:

  • выбор линий для последующей трансляции аудиосигнала;

  • выбор групп линий для последующей трансляции аудиосигнала;

  • начало или остановка трансляции аудиосигнала с микрофона панели в предварительно выбранные оператором линии или группы линий;

  • начало или остановка трансляции аудиосигнала с линейного входа панели в предварительно выбранные оператором линии или группы линий;

  • запуск или остановка предварительно запрограммированных сценариев оповещения;

• Отображение состояния выбора линий или групп линий на соответствующих клавишах панели;

• Отображение состояния трансляции с микрофона панели и линейного входа на соответствующих клавишах панели;

• Отображение состояния связи с контроллером, занятости контроллера, и общей неисправности контроллера на соответствующих светодиодах панели;

• Переключение приоритета микрофонной панели при помощи ключа.
